제품 상세정보
원래 장소: 광동 중국
브랜드 이름: Shareway
인증: CE UL RoHS ISO9001:2008
모델 번호: EP-816SG
지불과 운송 용어
최소 주문 수량: 100/500/1000
가격: Supportive
포장 세부 사항: 판지에 있는 쟁반
배달 시간: 주식 또는 3 주
지불 조건: 고작, 페이팔
공급 능력: 3000K.PCS/Month
제품 이름: |
작은 전자 장비를 위한 EP-816SG SMPS Flyback 변압기 사용 |
응용 프로그램: |
전자 장비 |
유형: |
THT 변압기 |
변압기 힘: |
맞춤형 |
감개틀: |
EE 시리즈 |
외부 구조:: |
수직선 |
제품 이름: |
작은 전자 장비를 위한 EP-816SG SMPS Flyback 변압기 사용 |
응용 프로그램: |
전자 장비 |
유형: |
THT 변압기 |
변압기 힘: |
맞춤형 |
감개틀: |
EE 시리즈 |
외부 구조:: |
수직선 |
작은 전자 장비를 위한 EP-816SG SMPS Flyback 변압기 사용
D 전기 재산:
| 재산 | 테스트 조건 | 가치 | 단위 | Tol. | |
| 유도자 기초 | 100개 kHz/100 mV | LBASE | 46.3 | μH | ±10% |
| 회전 비율 | N1: N2: N3: N4: N5: N6 | n | 1:1: 1:1: 1:1 | ||
| 정격 현재 기초 | ΔT = 40 K | IR 기초 | 2.2 | A | typ. |
| 포화 현재 기초 | |ΔL/L| < 10=""> | ISAT 기초 | 0.83 | A | typ. |
| DC 저항 기초 | @ 20 °C | RDC 기초 | 45 | mΩ | 최대. |
| 누설 유도자 기초 |
100개 kHz/100 mV | LS 기초 | 0.32 | μH | typ. |
| 절연 시험 전압 | 3 mA/1 s | UT 1 | 500 | V (AC) |
1. 단 하나 감기의 유도자
2. 단 하나 감기의 정격 현재
3. 모든 감기가 몰 경우의 단 하나 감기의 포화 현재. 만약에 모든 감기가 아닙니다 몬 현재이면
감기 당 포화 현재는 몬 감기의 6x Isatbase/수입니다
4. 단 하나 감기의 DC 저항
5. 절연 시험 전압: 모든 감기 사이
E 개요:
부속의 온도가 최악의 경우 상태 하에서 +125°C를 초과하지 않다는 것을 추천됩니다.
신청:
작은 전자 장비를 위한 749197121 SMPS Flyback 변압기 사용
모양과 차원:

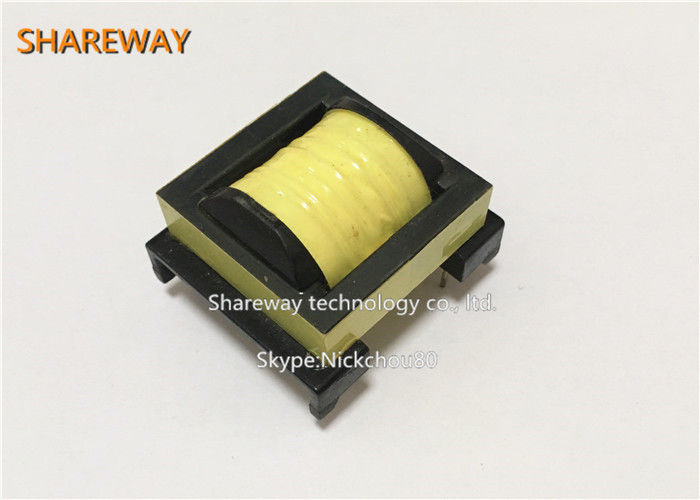

제품 그림:
작은 전자 장비를 위한 749197121 SMPS Flyback 변압기 사용
주문하는 방법
1. 저에게 당신이 필요로 하는 부품 번호 또는 당신의 자료표를 보내십시오.
2. 우리는 당신의 참고를 위한 보충 인용을 제안할 것입니다
3. 무료 샘플은 당신의 승인을 위해 유효합니다.
4. 표본 테스트 후에, 우리는 대량 순서로 족답할 것입니다.
5. 형식상 청구서는 당신의 확인을 위해 보낼 것입니다
6. 끝난 상품 후에, 우리는 당신 상품을 보내고 당신에게 추적 번호를 말합니다.
7. 우리는 당신이 상품을 받을 때까지 당신의 상품을 추적하을 것입니다.
말:
1. 표본 순서는 유효합니다.
2. 가격은 대량의 순서를 위해 양도할 수 있습니다.
3. 주문을 받아서 만들어진 순서 (OEM/ODM 순서)는 유효합니다.
4. 유효한 풍미 명부를 위해 저희에게 연락하십시오. 국제적인 증명서:
1. ISO9001: 2008년
2. UL
3. 도달
4. RoHs
우리의 서비스:
1. 발송하기 전에 시험되는 100%
2. 달무리, Pluse, Chilisin 우리 온라인, Wurth Coilcraft를 위한 대안이 ...... 동일한 질 그러나 더 나은 가격 있으십시오
3. 유효한 무료 샘플
4. 고객에게 새로운 디자인을 제공하십시오
