제품 상세정보
원래 장소: 광동 중국
브랜드 이름: Shareway
인증: CE UL RoHS ISO9001:2008
모델 번호: DA2062-AL_
지불과 운송 용어
최소 주문 수량: 100/500/1000
가격: Supportive
포장 세부 사항: 175pcs/Reel
배달 시간: 주식 또는 3 주
지불 조건: 고작, 페이팔
공급 능력: 5000K.PCS/Month
제품 이름: |
근거하는 DC-DC 변환기를 위한 SMPS Flyback 변압기 DA2062-AL_ |
응용 프로그램: |
근거하는 DC-DC 변환기 |
입력: |
36 – 57의 볼트 |
중핵 물자: |
페라이트 |
무게: |
2.4 g |
주변 온도: |
– 40°C에 +125°C |
제품 이름: |
근거하는 DC-DC 변환기를 위한 SMPS Flyback 변압기 DA2062-AL_ |
응용 프로그램: |
근거하는 DC-DC 변환기 |
입력: |
36 – 57의 볼트 |
중핵 물자: |
페라이트 |
무게: |
2.4 g |
주변 온도: |
– 40°C에 +125°C |
근거하는 DC-DC 변환기를 위한 SMPS Flyback 변압기 DA2062-AL_
특징:
• 힘 통합 DPA423G에 근거를 두는 DC-DC 변환기를 위한 Flyback 변압기
• 시제품 보고 EPR-86를 설계하는 힘 통합에 따라 디자인하는
• 36 – 57의 볼트 입력을 가진 지속적인 유도 형태에서 운영합니다
• 1 차와 이차 사이 1500년 Vrms 고립
핵심 물자 알파철
phos 청동에 니켈에 주석에 종료 RoHS 주석은.
추가 비용에 유효한 다른 종료.
무게 2.4 g
주위 온도 – 40°C에 +125°C
저장 온도 성분: – 40°C에 +125°C.
테이프와 권선 포장: – 40°C에 +80°C
납땜 열 최대 3개의 40 초 썰물에 저항에
+260°C, 부속은 주기 사이 실내 온도에 냉각했습니다
수분 민감성 수준 (MSL) 1 (85% 상대 습도에 <30>
무제한 지면 생활)
13의 ″ 권선 플라스틱 테이프 당 400 포장: 32 mm, 0.4 mm 두꺼운 폭,
소형 간격 20 mm, 깊이 7.6 mm 주머니
부분 수 |
유도자 0개의 Adc에 ±10% (μH) |
유도자 Ipk에서 분 (μH) |
최대 DCR (옴) |
누설 유도자 최대 (μH) |
비율을 돕니다 |
Ipk (a) |
이차 산출 |
|
pri: SEC | pri: 편견 | |||||||
DA2062-AL_ | 120 | 97 |
0.475 (핀 3 – 1) 0.013 (핀 9 – 6) 0.013 (핀 10 – 7) 0.181 (핀 4 – 5) |
3.0 | 1: 0.1 | 1: 0.4 | 0.64 | 3.3 V, 2 A |
근거하는 DC-DC 변환기를 위한 SMPS Flyback 변압기 DA2062-AL_
모양과 차원:

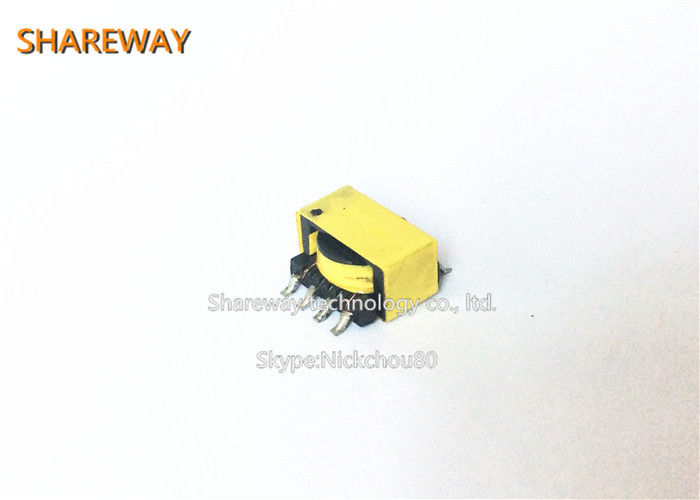

제품 그림:
