제품 상세정보
원래 장소: 광동 중국
브랜드 이름: Shareway
인증: CE UL RoHS ISO9001:2008
모델 번호: H1100FNL
지불과 운송 용어
최소 주문 수량: 100/500/1000
가격: Supportive
포장 세부 사항: 권선, 관
배달 시간: 주식 또는 3 주
지불 조건: 고작, 페이팔
공급 능력: 3000K.PCS/Month
제품 이름: |
비차폐 단일 위상 PCB 산 H1100FNL는 랜 변압기를 고립시켰습니다 |
방패: |
보호하는/비차폐 |
단계: |
단일 |
속도: |
100Base-T |
마운트: |
pcb 산 |
핀: |
8+8 |
제품 이름: |
비차폐 단일 위상 PCB 산 H1100FNL는 랜 변압기를 고립시켰습니다 |
방패: |
보호하는/비차폐 |
단계: |
단일 |
속도: |
100Base-T |
마운트: |
pcb 산 |
핀: |
8+8 |

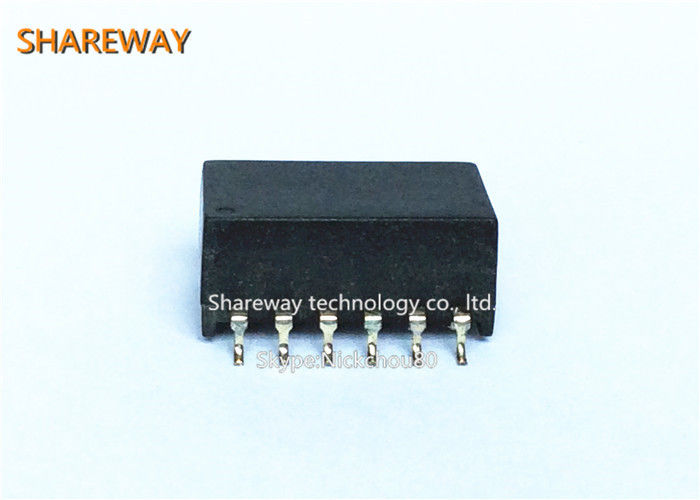

보호한 단일 위상 PCB 산 H1100FNL는 랜 변압기를 고립시켰습니다
묘사:
| 모수 | 명세 | ||
| 작용 온도 | 0 - 70 | ||
| 회전 비율 | TX | RX | |
| 2: 1±2% | 1: 1 ±2% | ||
| 극성 | SCHEMTIC 당 | ||
| 삽입 손실 | 100KHz | 1-125 MHz | |
| -1.2 dB MAX | -0.2 -0.002*f ^1.4 dB MAX | ||
|
복귀 손실 (밖으로 Z = 100개 옴 ±15%) |
1-30MHz | 30-60HMz | 60-80MHz |
| -16 dB 분 |
-10+20*LOG10 (f/60 MHz) dB 분 |
-10 dB 분 | |
|
유도자 (OCL) (매체 측, 0 -70) |
350 uH 분 (100KHz, 100mVRMS에 그리고 8mA DC 편견을 가진 MEASUREN) | ||
|
인접한 누화 수로 |
1MHz | 10-100MHz | |
| -50 dB 분 | -50+17*LOG 10 (f/10) dB 분 | ||
| 일반 형태 거절에 미분 | 2MHz | 30-200MHz | |
| -50 dB 분 | -43+22*LOG 10 (f/10) dB 분 | ||
|
DC 저항 완화하는 1/2 |
MAX .65 옴 | ||
|
DC 저항 불균형 |
.065 옴 MAX (중심 꼭지 대칭) | ||
|
입출력 고립 |
1500 VRMS 분 @ 60 초 | ||
신청:
네트워크 여과기와 고립된 변압기에 사용되는 넓은 밴드 RF 변압기, 통신 회선 접속기
허브 PC 카드, 스위치, PC Mainboard의 노선, PDH, SDH와 같은 네트워킹 그리고 커뮤니케이션
보호된 단일 위상 PCB 산 H1100FNL에 의하여 고립되는 랜 변압기
모양과 차원:
