제품 상세정보
원래 장소: 광동, 심천
브랜드 이름: Shareway
인증: RoHS,ISO9001-2001
모델 번호: SC73-100
지불과 운송 용어
최소 주문 수량: 500/1000
가격: Supportive
포장 세부 사항: 권선/쟁반
배달 시간: 주식 또는 3 주
지불 조건: TT, 페이팔, 웨스트 연합
공급 능력: 1kk-pcs/month
제품 이름: |
SC73-100 조정 비차폐 조형 초크 코일 힘 유도체 |
보호하는: |
비차폐 |
유형: |
조정 |
유도체: |
조형 초크 코일 힘 유도체 |
인덕턴스: |
330uH에 10 |
현재: |
80mA에 1.5A |
제품 이름: |
SC73-100 조정 비차폐 조형 초크 코일 힘 유도체 |
보호하는: |
비차폐 |
유형: |
조정 |
유도체: |
조형 초크 코일 힘 유도체 |
인덕턴스: |
330uH에 10 |
현재: |
80mA에 1.5A |

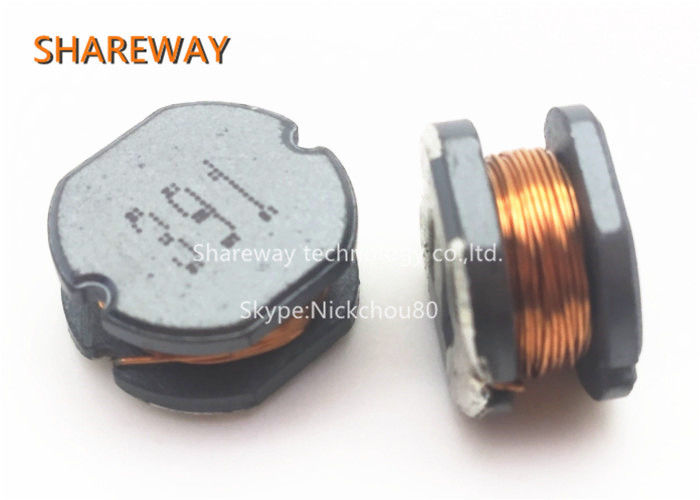

SC73-100 조정 비차폐 조형 초크 코일 힘 유도체
유도자와 자석 구슬의 연결 그리고 차이
1. 유도체는 에너지 저장 성분이고, 자석 구슬은 에너지 전환 (소비) 장치입니다; [1]
2. 유도체는 전력 공급 여과기 회로에서 주로 사용되고, 자석 구슬은 EMC 대책을 위해 신호 반복에서 주로 이용됩니다;
3. 자석 구슬은 주로 유도체는 지휘되는 방해 억압에 집중하는 위하여 이 점에서 사용되는 그러나, 전자기파 방해를 억압하기 위하여 이용됩니다. 둘 다 EMC와 EMI 문제를 취급하기 위하여 이용될 수 있습니다; EMI의 2가지의 방법, 즉: 다른 방사선과 유도는 자석 구슬을 사용하여 접근 다른 억제 방법, 이전 및 유도자를 사용하는 나중을 이용합니다;
4개는, 자석 구슬 떨림 회로 극초단파 신호를, 몇몇 RF 회로 같이, PLL 흡수하기 위하여의 이용됩니다 극초단파 기억 회로 (DDRSDRAM, RAMBUS, 등)를 포함하여 입니다 에너지 저장 성분이 LC 떨림 회로에서 사용되는 종류, 저주파 여과기 회로, 등 전원 입력 부속에 있는 자석 구슬, 및 유도자를 추가할 필요가 있거든, 그것의 신청 주파수 영역은 드물게 50 MHz를 초과하지 않습니다;
5개는 회로 일치 그리고 신호 품질 관리, 일반적인 연결 및 전력 공급 연결을 위해, 유도체 일반적으로 사용됩니다. 자석 구슬은 아날로그 배경 및 디지털 방식으로 배경이 결합되는 곳에 이용됩니다. 자석 구슬은 또한 신호 회선을 위해 이용됩니다
전기 Chareristics:
| 부품 번호 | 유도자 (uH) |
시험 빈도 |
DC 저항 (Ω MAX) |
포화 현재 (a) |
온도 현재 (a) |
| SC73-100 | 10 | 2.52MHZ | 80m | 1.44 | 2.40 |
| SC73-120 | 12 | 2.52MHZ | 90m | 1.39 | 2.20 |
| SC73-150 | 15 | 2.52MHZ | 100m | 1.24 | 2.00 |
| SC73-180 | 18 | 2.52MHZ | 110m | 1.12 | 1.80 |
| SC73-220 | 22 | 2.52MHZ | 130m | 1.07 | 1.65 |
| SC73-270 | 27 | 2.52MHZ | 150m | 0.94 | 1.50 |
| SC73-330 | 33 | 2.52MHZ | 170m | 0.85 | 1.40 |
| SC73-390 | 39 | 2.52MHZ | 220m | 0.74 | 1.30 |
| SC73-470 | 47 | 2.52MHZ | 250m | 0.68 | 1.22 |
| SC73-560 | 56 | 2.52MHZ | 280m | 0.64 | 1.13 |
| SC73-680 | 68 | 2.52MHZ | 330m | 0.59 | 1.05 |
| SC73-820 | 82 | 2.52MHZ | 410m | 0.54 | 0.96 |
| SC73-101 | 100 | 1KHZ | 480m | 0.51 | 0.88 |
| SC73-121 | 120 | 1KHZ | 540m | 0.49 | 0.80 |
| SC73-151 | 150 | 1KHZ | 750m | 0.40 | 0.72 |
| SC73-181 | 180 | 1KHZ | 1.02 | 0.36 | 0.62 |
| SC73-221 | 220 | 1KHZ | 1.20 | 0.31 | 0.54 |
| SC73-271 | 270 | 1KHZ | 1.31 | 0.29 | 0.48 |
| SC73-331 | 330 | 1KHZ | 1.50 | 0.28 | 0.44 |
