제품 상세정보
원래 장소: 광동 중국
브랜드 이름: Shareway
인증: CE UL RoHS ISO9001:2008
모델 번호: XEL3520
지불과 운송 용어
최소 주문 수량: 100개
가격: Negotiable
포장 세부 사항: 테이프 / 릴
배달 시간: 주식 또는 3-4 주
지불 조건: TT, 페이팔
공급 능력: 5000K.PCS/Month
제품 이름: |
셰어웨이 초저손실 보호 전력 인덕터 XEL3520 |
제품 종류: |
SMD 파워 인덕터 |
심 자재: |
합성물 |
탑재됩니다: |
표면은 증가했습니다 |
인덕턴스: |
70nH에서 1.2μH까지 |
DCR: |
2.45mΩ에서 35mΩ까지 |
SRF: |
471MHz에서 70MHz까지 |
작동 온도: |
40°C ~ +125°C (40°C 상승) |
동작 전압: |
0-80V |
패키지: |
테이프 / 릴 |
제품 이름: |
셰어웨이 초저손실 보호 전력 인덕터 XEL3520 |
제품 종류: |
SMD 파워 인덕터 |
심 자재: |
합성물 |
탑재됩니다: |
표면은 증가했습니다 |
인덕턴스: |
70nH에서 1.2μH까지 |
DCR: |
2.45mΩ에서 35mΩ까지 |
SRF: |
471MHz에서 70MHz까지 |
작동 온도: |
40°C ~ +125°C (40°C 상승) |
동작 전압: |
0-80V |
패키지: |
테이프 / 릴 |
셰어웨이 극저손실 자기 보호 전력 인덕터 XEL3520
특징
고주파 애플리케이션을 위한 낮은 인덕턴스 값
매우 낮은 AC 손실과 매우 낮은 DCR.
높은 전류 스파이크를 견딜 수 있는 부드러운 포화.
마그네틱 보호EMI를 최소화합니다.
복합건축은 소음 소음을 최소화합니다.
열성 노화가 없습니다. 고온 애플리케이션에 적합합니다.
AEC-Q200 등급 1 (-40°C ~ +125°C) 최대 부분 온도 165°C
전기 사양
|
인덕턴스 ±20% 허용 |
DCR (형) |
DCR (최대) |
SRF (형) |
이사트 (10% 감소) |
이사트 (20% 감소) |
이사트 30% 감소) |
이르스 (20°C 상승) |
이르스 (40°C 상승) |
| 70 nH | 2.5mΩ | 2.9mΩ | 471MHz | 9.7 A | 13.0 A | 18.5A | 19.8 A | 27.2 A |
| 130 nH |
3.5mΩ |
4.1mΩ | 294MHz | 7.2 A | 9.8 A | 13.8 A | 18.9 A | 25.4 A |
| 200nH | 4.9mΩ | 5.7mΩ | 227MHz | 5.7 A | 8.6 A | 11.8 A | 14.8 A | 19.9 A |
| 330 nH | 8.0mΩ | 9.2mΩ | 158MHz | 3.9 A | 6.2 A | 8.7 A | 10.3 A | 13.7 A |
| 470 nH | 9.4mΩ | 10.9mΩ | 135MHz | 3.7 A | 5.7 A | 8.0 A | 9.2 A | 12.1 A |
| 560 nH | 14.5mΩ | 16.7mΩ | 129MHz | 3.3 A | 5.4 A | 7.3 A | 7.6 A | 10.1 A |
| 800 nH | 20.5mΩ | 23.6mΩ | 94MHz | 2.5A | 4.0 A | 5.6 A | 6.3 A | 8.3 A |
| 1.1μH | 31.5mΩ | 36.3mΩ | 80MHz | 2.2 A | 3.5A | 5.0 A | 4.0 A | 5.4 A |
| 1.2μH | 35.0mΩ | 40.3mΩ | 70MHz | 2.0 A | 3.2 A | 4.8 A | 3.8 A | 5.2 A |
도면 & 차원

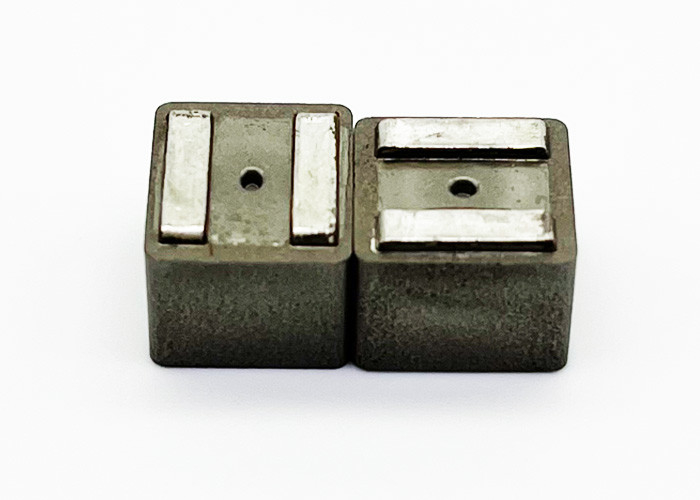

제품 사진
셰어웨이에 대해
셰어웨이 테크놀로지 코., LTD.PoE 컴포넌트의 전문 제조업체입니다. 제품에는 PoE 트랜스포머, PoE RJ45 매그 잭, PoE 랜 트랜스포머, PoE 랜 필터 등이 있습니다.
1998년에 설립된 저희 회사는 현재 약 500명의 직원을 보유하고 있습니다. 풍부한 생산 능력으로 짧은 시간 내에 상품을 배달할 수 있습니다.우리는 PoE 애플리케이션에 대한 전문적인 완전한 솔루션을 제공할 수 있습니다.우리의 제품은 HUB, PC 카드, 스위치, 루트, PC 메인보드, SDH, PDH 및 xDSL 모덤과 같은 네트워크 및 통신 장비에 널리 사용됩니다.
회사 역사
- 1997 ShareWay Technology CO., LTD.는 중국 광둥성?? 진에서 설립되었습니다. 디스크리트 LAN 트랜스포머, T1/E1 및 xDSL 라인 트랜스포머를 판매하기 시작했습니다.
- 1999년 첸젠에 생산기지를 설립하고 PoE 트랜스포머, T1/E1 및 xDSL 라인 트랜스포머의 생산을 시작합니다.
- 2000년 ISO9000 인증을 받았습니다.
- 2000 LAN 트랜스포머가 있는 PoE RJ45 커넥터를 개발합니다.
- 2002 SMT 및 수직 PoE RJ45 커넥터를 개발합니다.
- 2008 SMT/DIP 전력 인덕터와 Chokes를 개발
- 2012 고객들의 요구에 따라 10G BaseT 이더넷 트랜스포머를 개발합니다.
- 2016 DC-DC 변환기에 적합한 SMT 높은 전류 전력 인덕터를 개발합니다.
- 2021 시장 요구에 따라 5kV AC 고전압 SMD 격리 트랜스포머를 개발하십시오.
귀하의 프로젝트 및 새로운 디자인에 대한 솔루션을 얻기 위해 지금 저희에게 연락하십시오, 우리는 항상 당신과 함께 우리의 성공적인 방법을 공유 할 준비가되어 있습니다.
주문 하는 방법
1우리의 판매 담당자에게 필요한 데이터 시트 또는 부품 번호를 보내십시오.
2우리는 당신의 참조를 위해 대안을 제안 할 것입니다.
3테스트를 위한 무료 샘플은 최종 승인 전에 제공됩니다.
4샘플 테스트를 마친 후 대량 주문에 들어갈 것입니다.
5- 프로포마 팩토리를 보내서 확인해 주세요
6상품이 완성되면 상품을 보내서 추적 번호를 알려드립니다.
7물품이 도착할 때까지 추적할게요
셰어웨이 서비스
1. 100% 배송 전에 테스트
2. 같은 품질에서 더 나은 가격과 함께 Halo, Pluse, We-online, Chilisin, Coilcraft 등과 같은 브랜드의 대안.
3무료 샘플이 있습니다.
4고객님께 새로운 디자인을 제공하겠습니다.
